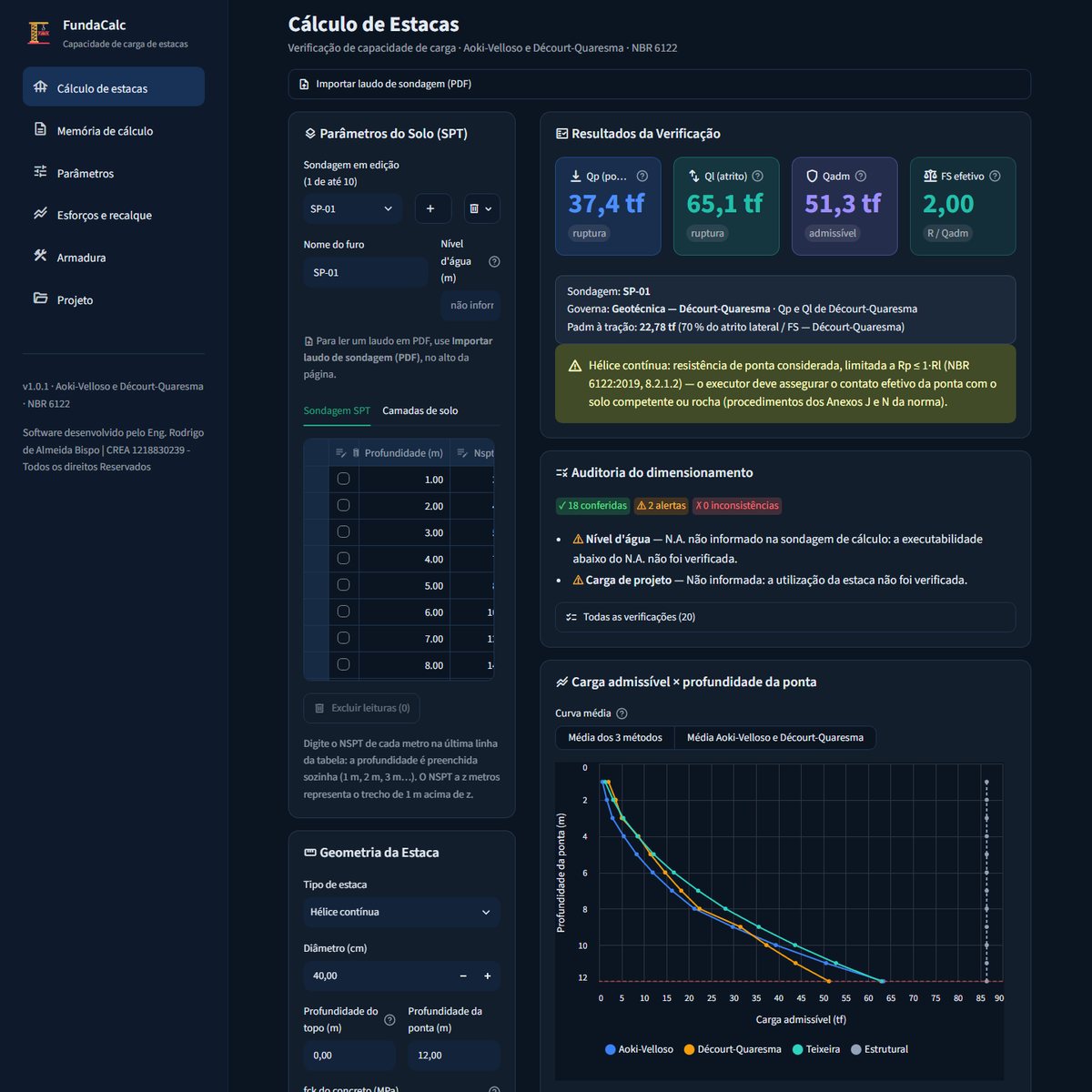

Cálculo de estacas
- Qp, Ql, Qadm e FS efetivo por Aoki-Velloso, Décourt-Quaresma e Teixeira
- Estaca isolada ou em bloco de 2 a 9 estacas
- Até 10 sondagens, adotando a de menor carga admissível
- Auditoria que refaz as contas e aponta alertas de projeto
FundaCalc
Disponível · v1.0.1Capacidade de carga de estacas a partir da sondagem SPT.
Calcula a carga admissível de estacas isoladas ou em grupo por Aoki-Velloso, Décourt-Quaresma e Teixeira, verifica a NBR 6122 e a capacidade estrutural pela NBR 6118, audita o dimensionamento, dimensiona a armadura e gera o memorial de cálculo em PDF.
Incluído nos planos Mensal e Anual ou no passe de 30 dias por R$ 69.
NBR 6122:2019NBR 6118:20233 métodosEstacas em grupo8 tipos de estacaResultados em tf e kN
O que ele calcula
Seis módulos, da sondagem à armadura.
Os resultados são recalculados na hora a cada alteração. Tela e memorial usam o mesmo cálculo, então o PDF sempre confere com o que você viu.
Memória de cálculo
- Resultado de cada método, trecho a trecho
- Curva de capacidade (ruptura e admissível) × profundidade
- Memorial em PDF com capa, sumário e fundamentação teórica
Parâmetros
- K, α, F1, F2, C, α e β de Décourt e de Teixeira, fatores de segurança
- Tudo editável, com botão para restaurar os valores padrão
- Regra da ponta da NBR 6122:2019 e critérios adicionais
Esforços e recalque
- Estaca sob carga transversal pela hipótese de Winkler
- Diagramas de normal, cortante, momento e deslocamento
- Recalque por Aoki & Lopes, da estaca isolada e do grupo
Armadura
- Flexo-compressão e flexo-tração oblíqua (diagrama N × M)
- Cisalhamento em todas as seções ao longo da estaca
- Bitolas de 10 a 25 mm, taxas mínimas, detalhamento e quantitativo de aço
Projeto
- Dados da obra e do responsável técnico, que vão para a capa do memorial
- Salve o projeto e retome depois, com sondagens e parâmetros
- Projetos antigos continuam abrindo
Importação do laudo
Pare de digitar a sondagem metro a metro.
Envie o PDF do laudo SPT. O FundaCalc encontra os furos (SP-01, SP-02…) e preenche as tabelas para você conferir.
- NSPT de cada metro
- Camadas com profundidade e descrição
- Nível d'água
- Sugestão do tipo de solo de Aoki-Velloso
- Penetração diferente de 30 cm, convertida com aviso
- Boletins de 8 empresas de sondagem testados
Funciona com laudos em PDF gerados por CAD ou planilha (com texto). Laudo escaneado (imagem) precisa ser digitado. A importação só é concluída depois que você confirma que vai conferir os dados.
1
Envie o PDF do laudoUm PDF pode reunir vários laudos e furos. Escolha quais importar e, se quiser, quais páginas ler.
2
Confira a prévia de cada furoAo lado da imagem do laudo, com zoom: em verde o que foi lido direto, em laranja o que precisa de conferência. Cada furo mostra a confiança da leitura (alta, média ou baixa).
3
Adicione ou substituaCrie novas sondagens ou substitua a que está em edição.
4
CalculeAs tabelas continuam editáveis à mão, e a estaca é verificada com todas as sondagens.
Critérios de projeto
Cuida dos casos que costumam dar problema.
Blocos, rocha, nível d'água e geometria entram no cálculo com critério e com aviso. O que não pode ser executado fica bloqueado, com a explicação.
Efeito de grupo
- Blocos típicos de 2 a 9 estacas, com espaçamento entre eixos (padrão 3·D)
- Menor valor entre a eficiência de Converse-Labarre e a ruptura do bloco envolvente (Terzaghi & Peck)
- Tração e recalque do grupo
Ponta em rocha
- Camadas de rocha alterada e rocha sã, sugeridas pela descrição do laudo
- Ponta em rocha limitada a Rp ≤ Rl (NBR 6122:2019)
- A ponta para no topo da rocha que o tipo de estaca não consegue atravessar
Auditoria do dimensionamento
- Refaz as contas por outro caminho e marca cada verificação como conferida, alerta ou inconsistência
- Aponta métodos divergentes, camada mole abaixo da ponta, sondagem curta e terreno heterogêneo
- A mesma lista vai para o memorial
Execução abaixo do N.A.
- Com a ponta abaixo do nível d'água, bloqueia os tipos que não podem ser executados ali
- Padrão: escavada sem fluido e Strauss
- Lista editável nos parâmetros
Geometria e fck mínimos
- Ø ≥ 20 cm (exceto pré-moldadas)
- Comprimento mínimo de 2 m na escavada sem fluido e de 4 m nos demais tipos
- fck abaixo do mínimo do tipo de estaca bloqueia o cálculo
Franki com base alargada
- Informe o volume da base em litros
- A ponta passa a usar a área da base nos métodos e no recalque
- Sem volume informado, vale a seção do fuste, a favor da segurança
Métodos e normas
Métodos consagrados, com as referências no memorial.
Cada parâmetro adotado aparece no memorial com a sua origem. Os valores padrão podem ser alterados na aba Parâmetros.
| Método ou norma | Onde é usado |
|---|---|
| Aoki-VellosoAoki & Velloso (1975); F1/F2 de Cintra & Aoki (2010) | Resistência de ponta e atrito lateral |
| Décourt-QuaresmaDécourt & Quaresma (1978); α e β de Décourt (1996) | Resistência de ponta e atrito lateral |
| TeixeiraTeixeira (1996); α e β de Cintra & Aoki (2010) | Resistência de ponta e atrito lateral (pode ser desligado) |
| NBR 6122:2019Fatores de segurança, 8.2.1.2, Tabela 4 | Carga admissível, limitação da ponta (Rp ≤ Rl), parâmetros estruturais |
| NBR 6118:202317.2, 17.3.5.3, 17.4.2.2, 18.4 | Capacidade estrutural, flexão composta, cisalhamento, detalhamento |
| WinklerMolas kh = m·z·D·h | Estaca sob carga transversal |
| Aoki & LopesMindlin com artifício de Steinbrenner | Recalque da estaca isolada e do grupo |
| Converse-Labarre e Terzaghi & PeckEficiência e bloco envolvente | Efeito de grupo |
| Tipo de estaca | F1 | F2 |
|---|---|---|
| Hélice contínua | 2,0 | 4,0 |
| Raiz | 2,0 | 4,0 |
| Escavada (sem ou com fluido) | 3,0 | 6,0 |
| Strauss | 3,0 | 6,0 |
| Franki (fuste apiloado) | 2,5 | 5,0 |
| Pré-moldada de concreto (quadrada ou circular) | 1 + D/0,80 | 2·F1 |
Valores padrão de Aoki-Velloso usados pelo FundaCalc (a Strauss adota os valores da escavada). D em metros.
Como o FundaCalc foi validado
- Tabelas de coeficientes conferidas com a bibliografia (Aoki & Velloso, Cintra & Aoki, Décourt, Teixeira) e fator de segurança conferido com a NBR 6122:2019.
- Exemplos resolvidos publicados reproduzidos no aplicativo.
- Fórmulas implementadas uma segunda vez, de forma independente, e comparadas com o app em 8 tipos de estaca × 3 comprimentos × 3 métodos.
- Leitura de laudos medida contra boletins de 8 empresas de sondagem, com gabarito conferido.
Memorial de cálculo em PDF
Pronto para anexar ao projeto.

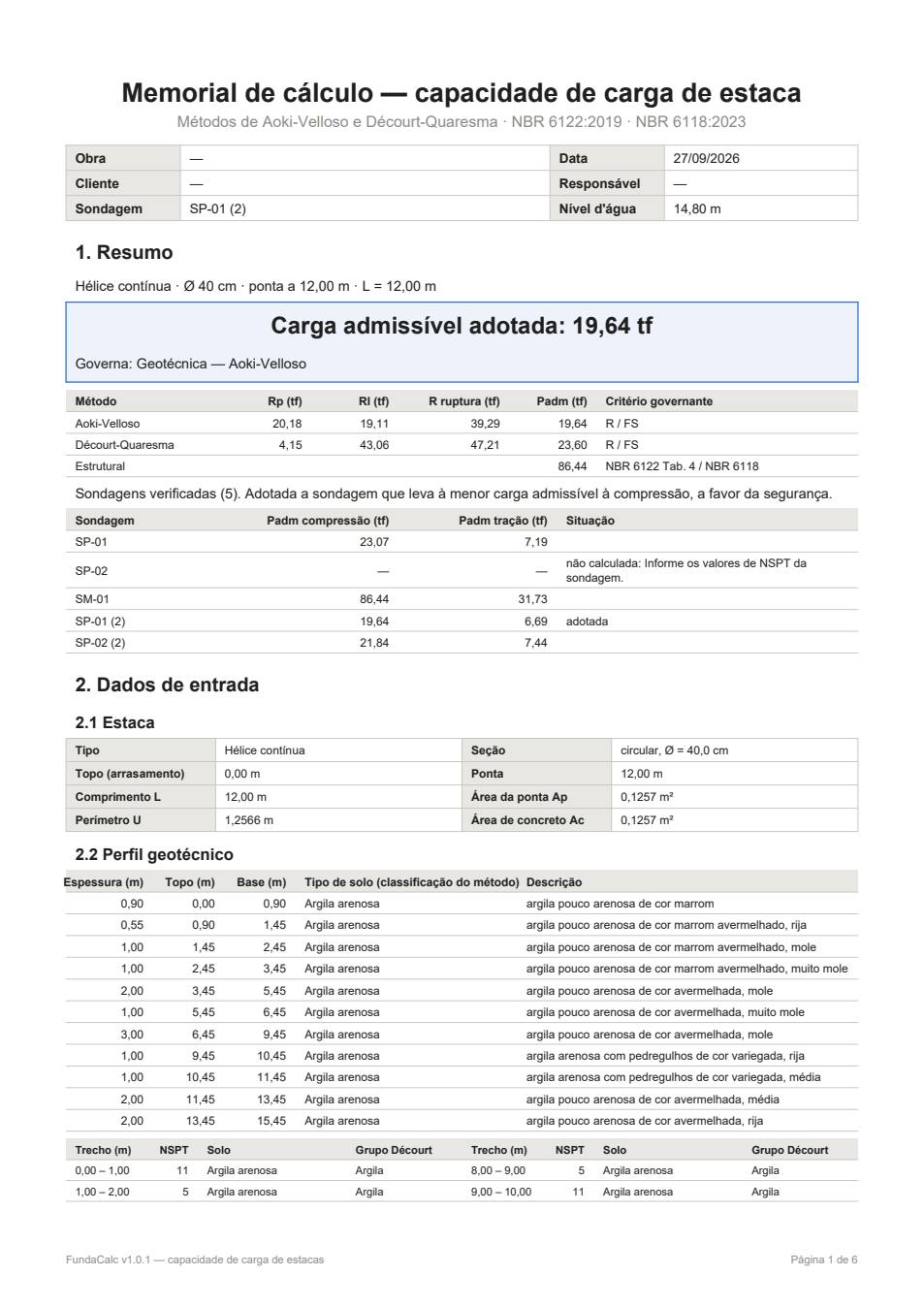

Este é um memorial real gerado pelo FundaCalc: hélice contínua Ø40 cm com ponta a 12 m, carga admissível adotada de 19,64 tf. Navegue pelas 6 páginas ao lado.
- ResumoCarga adotada, método que governa e todas as sondagens
- Dados de entradaEstaca, perfil geotécnico e SPT

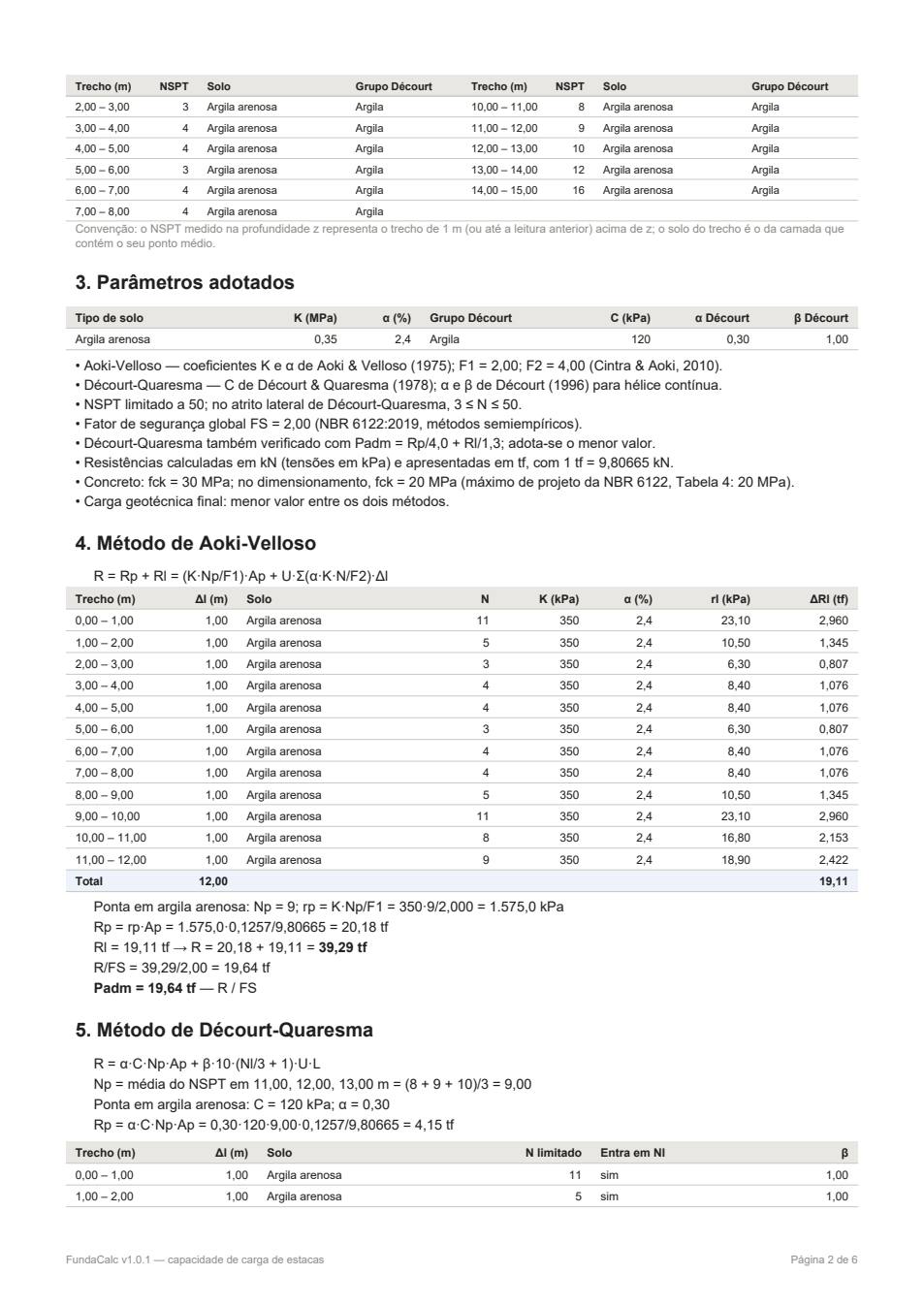

- Parâmetros adotadosSó os usados, com a referência de cada um
- Aoki-VellosoTabela por trecho, ponta e Padm
- Décourt-QuaresmaNp, Nl, C, α, β e os dois critérios

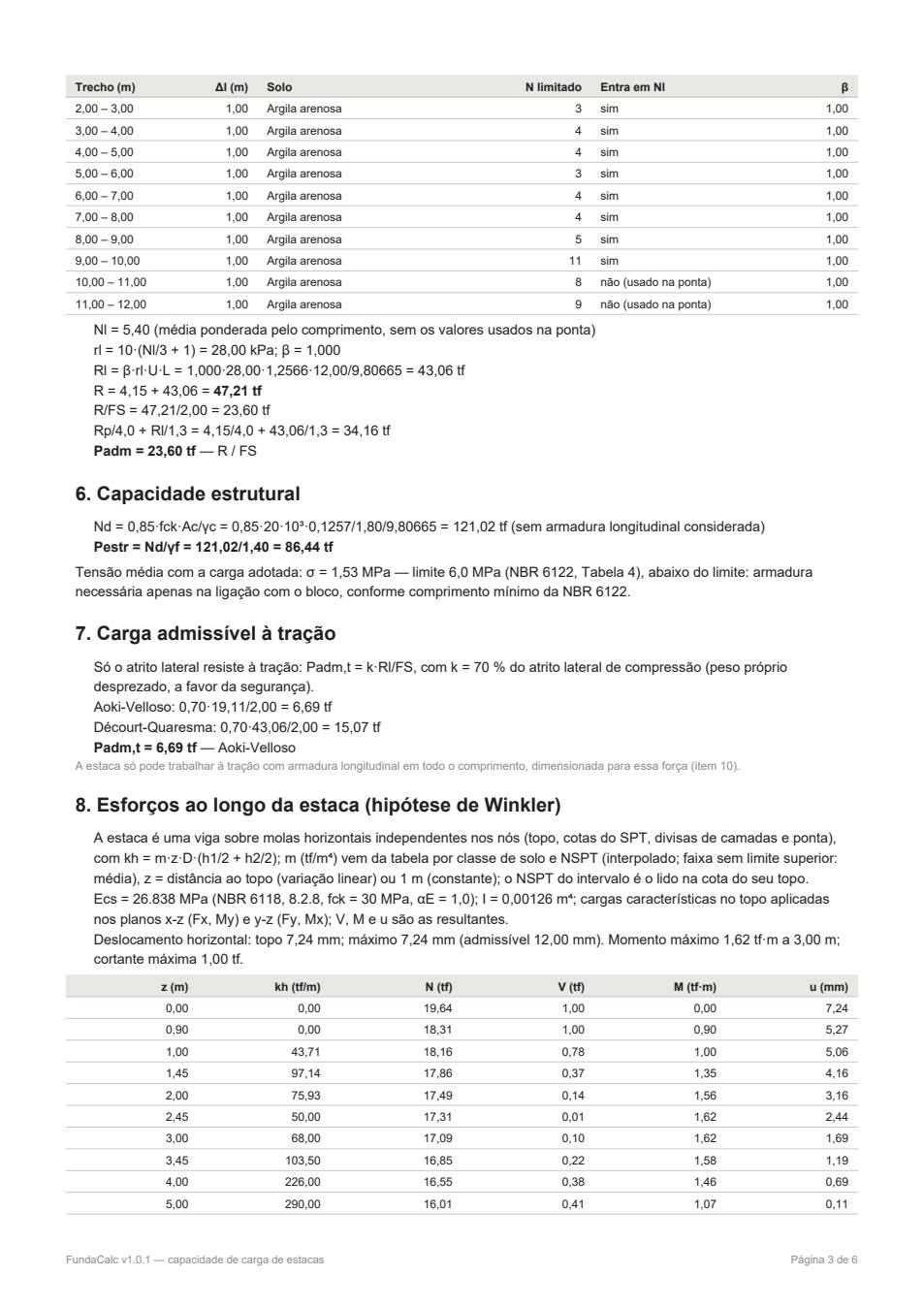

- Capacidade estruturalNBR 6122 Tabela 4 e NBR 6118
- TraçãoCarga admissível pelo atrito lateral

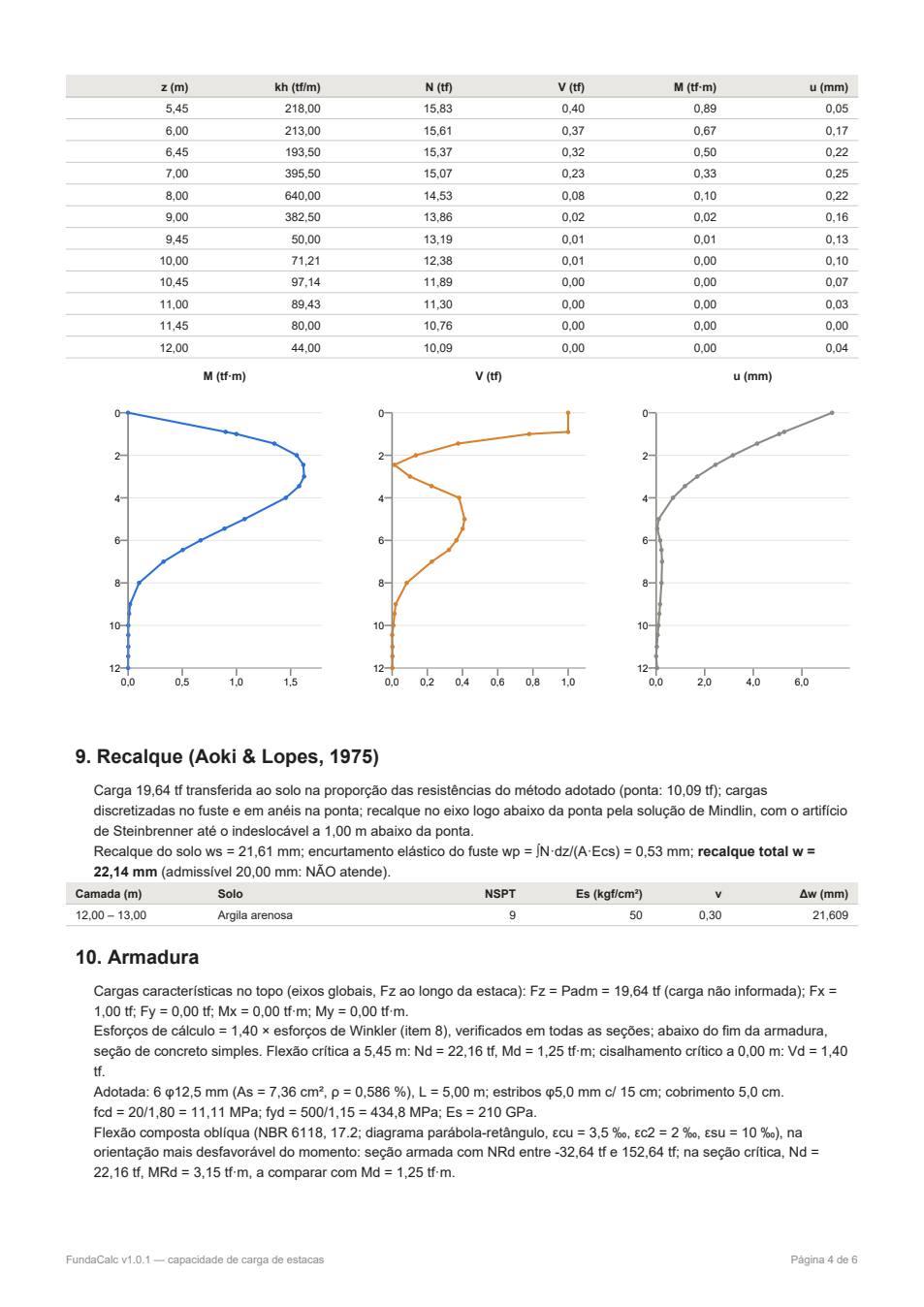

- Esforços (Winkler)Tabela e diagramas de M, V e deslocamento
- RecalqueAoki & Lopes e encurtamento elástico

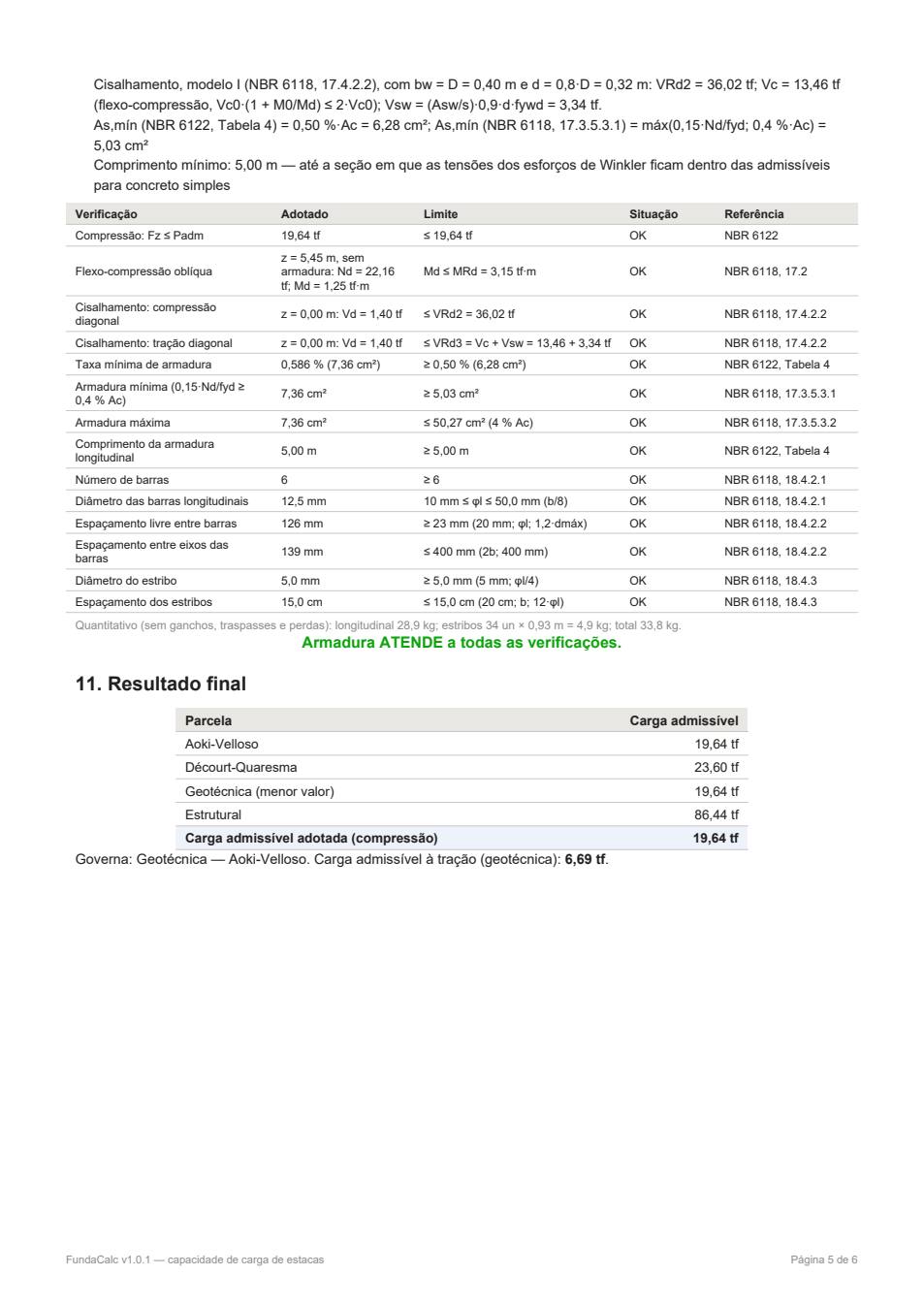

- ArmaduraVerificações item a item e quantitativo de aço
- Resultado finalResumo das parcelas e carga adotada

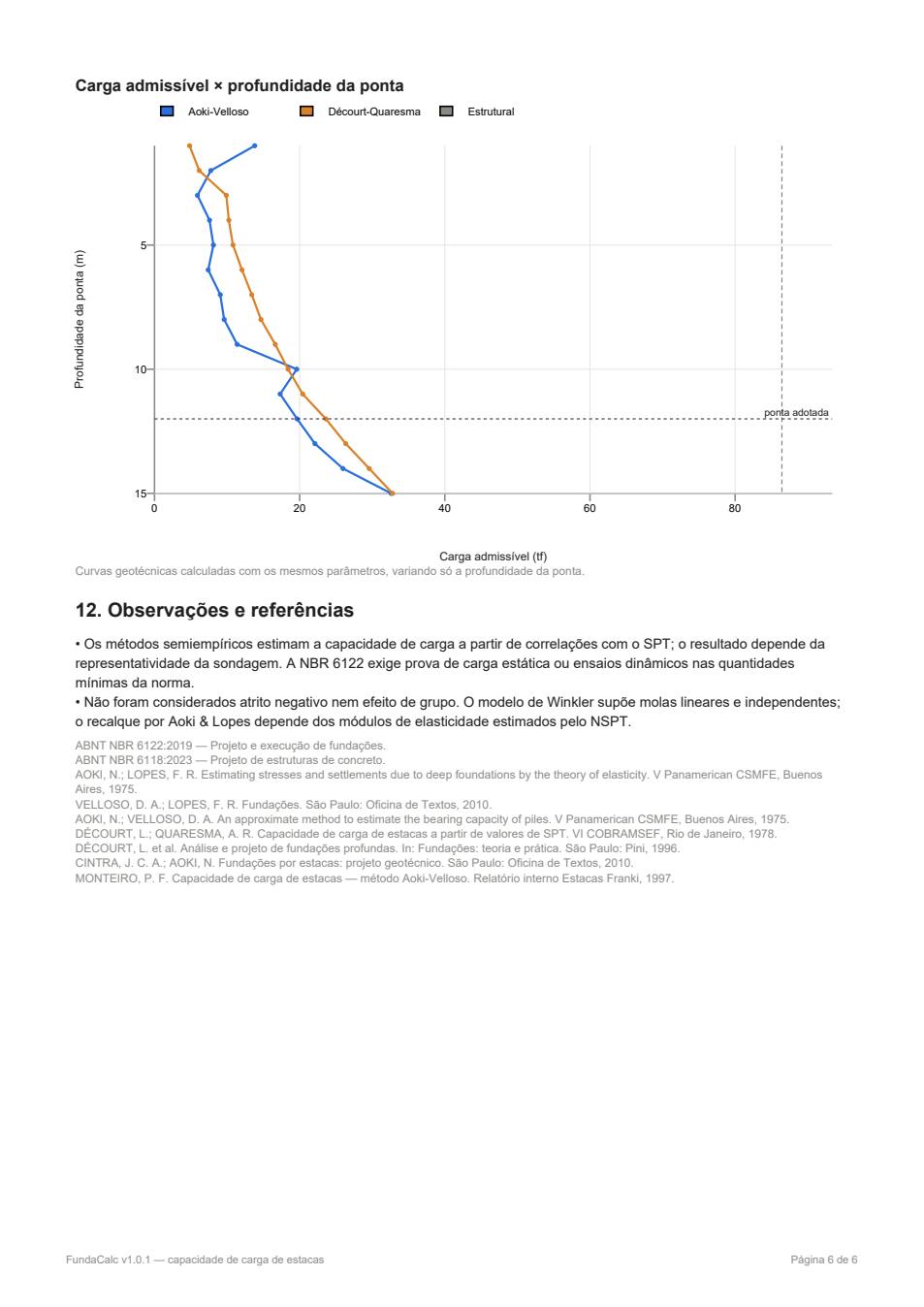

- Observações e referênciasLimitações e bibliografia
Demonstração gratuita
Experimente antes de assinar.
A demonstração não pede cadastro nem cartão. Você informa a sondagem, escolhe o tipo e o comprimento da estaca (com diâmetro fixo de 40 cm) e vê a carga admissível pelos três métodos.
| Recurso | Demonstração | Assinatura |
|---|---|---|
| Carga admissível por Aoki-Velloso, Décourt-Quaresma e Teixeira | Sim | Sim |
| Diâmetro ou lado da estaca | Fixo em 40 cm | Livre |
| Curva capacidade × profundidade | Sim | Sim |
| Várias sondagens (até 10) | 1 sondagem | Sim |
| Efeito de grupo (blocos de estacas) | Não | Sim |
| Importação do laudo SPT em PDF | Não | Sim |
| Esforços, recalque e armadura | Não | Sim |
| Memorial de cálculo em PDF | Não | Sim |
| Salvar e abrir projetos | Não | Sim |
| Abrir demonstração | Assinar |
Limitações
O que o FundaCalc não faz.
Para você saber exatamente onde usar a ferramenta.
Interação lateral no grupoWinkler sem interação entre estacas; todas as estacas do bloco com a mesma carga.
Atrito negativoNão é considerado no cálculo.
Estacas metálicasOs tipos disponíveis são de concreto.
Fatores ξ da NBR 6122 (6.2.1.2.2)Com várias sondagens, o app adota a mais desfavorável.
Laudos escaneadosA importação exige PDF com texto.
Prova de cargaMétodos semiempíricos não substituem as provas de carga exigidas pela NBR 6122.
Estaca embutida em rochaA rocha entra com um solo equivalente. Com ensaios da rocha, confira com um método próprio.
Blocos fora dos arranjos típicosO grupo cobre blocos de 2 a 9 estacas, nos arranjos disponíveis.
Dúvidas sobre o FundaCalc
Perguntas frequentes.
Qual carga o FundaCalc adota quando os métodos dão valores diferentes?
Por padrão, a menor entre Aoki-Velloso, Décourt-Quaresma e Teixeira, a favor da segurança. Na aba Parâmetros você pode escolher a média. A carga final é ainda limitada pela capacidade estrutural da estaca.
Consigo reproduzir resultados de outros programas?
Os critérios da aba Parâmetros podem ser ajustados para compatibilizar os resultados com outros programas: trecho sem atrito no topo, limite Rp ≤ k·Rl (padrão de 85 %) e conversão de 1 tf em 9,80665 kN ou 10 kN. A auditoria avisa quando algum parâmetro está diferente do padrão.
Em que unidades os resultados aparecem?
As cargas são apresentadas em tf. O cálculo interno é feito em kN.
Calcula estaca à tração?
Sim. A carga admissível à tração usa uma fração do atrito lateral (70 % por padrão, editável), com a opção de somar o peso próprio. A verificação de armadura considera a estaca armada em todo o comprimento.
Com várias sondagens, qual o FundaCalc usa?
A que leva à menor carga admissível à compressão. Você pode escolher outra sondagem para o cálculo. O memorial traz a tabela com todas as sondagens verificadas.
Quem é o responsável técnico pelo projeto?
O engenheiro que usa o aplicativo. O FundaCalc é uma ferramenta de apoio ao cálculo; a conferência dos dados, a interpretação dos resultados e a ART são de responsabilidade do usuário.
